Come disegnare un quadrato

Per disegnare un quadrato nel disegno tecnico posso seguire diverse strade:

Quadrato inscritto in una circonferenza

Disegno una circonferenza con il centro nel punto O e un raggio di lunghezza pari a r.

Allineo la riga al foglio in orizzontale.

Poi con la squadra a 90° sulla riga traccio la diagonale AB che passa per il punto centrale O del cerchio.

Punto il compasso su A e con un raggio leggermente più ampio traccio un arco leggero.

Ora punto il compasso su B

Poi traccio un altro arco con lo stesso raggio che si interseca al precedente.

Traccio una retta passante per i punti di intersezione degli archi.

Così facendo disegno la diagonale CD perpendicolare alla diagonale AB.

A questo punto traccio i segmenti AD, AC, BD, BC

Il risultato finale è un quadrato inscritto nella circonferenza.

Quadrato dato un lato

In questo caso si parte dalla lunghezza di un lato del quadrato.

Quindi, traccio un segmento AB, ad esempio il lato orizzontale della base del quadrato, anche se qualsiasi altro segmento andrebbe bene.

Poi costruisco la perpendicolare su un estremo del segmento AB. Ad esempio, sull'estremo B.

Apro il compasso con un'apertura uguale al lato AB del quadrato,

Poi centro il compasso su B e trovo il vertice C del quadrato.

A questo punto posso ripetere la stessa procedura anche sull'altro estremo per trovare il vertice D.

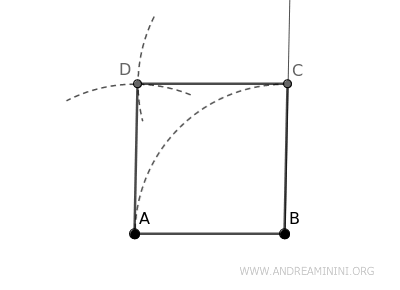

In alternativa, centro il compasso su C con apertura AB e traccio un arco.

Poi centro il compasso su A con la stessa apertura per tracciare un secondo arco che si interseca col precedente nel punto D.

Infine, congiungo i punti A e C e i punti A e D per disegnare i segmenti AC e CD che completano i lati del quadrato.

Il risultato finale è un quadrato.

E così via.
