Come disegnare un pentagono
Per disegnare un pentagono (poligono regolare a 5 lati) nel disegno tecnico posso seguire due strade:
Costruzione del pentagono inscritto in una circonferenza
Disegno una circonferenza con il centro in O e raggio r a piacere.
Allineo la riga al foglio in orizzontale
Poi con la squadra a 90° sulla riga traccio la diagonale AB perpendicolare al foglio che passa per il punto centrale O del cerchio.
Punto il compasso su A
Poi con un raggio leggermente più ampio traccio un arco leggero alla stessa altezza del centro O della circonferenza.
Punto il compasso su B
Poi traccio un altro arco con lo stesso raggio facendolo intersecare al precedente.
Traccio la retta passante per i punti di intersezione degli archi.
In questo modo ottengo la diagonale CD perpendicolare alla diagonale precedente.
A questo punto trovo il punto medio del segmento OC.
Punto il compasso su O e traccio un arco con apertura a piacere.
Punto il compasso su C e traccio un altro arco con la stessa apertura.
Traccio la retta passante tra i due punti di intersezione degli archi che interseca il segmento OC nel suo punto medio.
In questo modo ottengo il punto medio E del segmento OC.
Punto il compasso su E e con un'apertura EA traccio un arco.
Ottengo il punto F.

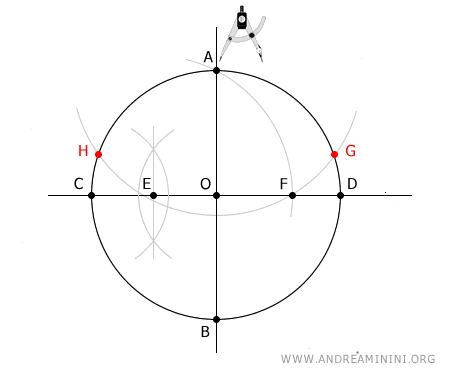

Punto il compasso su A e con un'apertura AF traccio un arco.
L'arco interseca la circonferenza nei punti G e H.
Punto il compasso su G e con la stessa apertura precedente (AF) traccio un arco.
L'arco interseca la circonferenza nel punto I.
Punto il compasso su H e con la stessa apertura precedente (AF) traccio un altro arco.
L'arco interseca la circonferenza nel punto L.
A questo punto unisco i segmenti AG, AH, GI, HL, IL
Il risultato finale è un pentagono inscritto nella criconferenza.
E così via.
