Come disegnare un ottagono
Per disegnare un ottagono (poligono regolare a 8 lati) nel disegno tecnico posso seguire due strade:
Costruzione dell'ottagono data la circonferenza

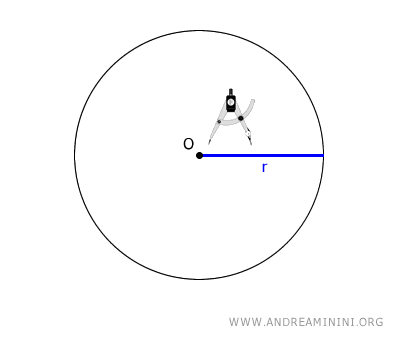

Disegno un cerchio con il centro nel punto O e un raggio pari a r.

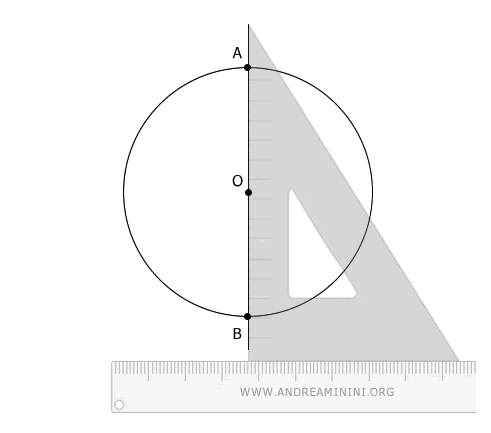

Poi allineo la riga al foglio in orizzontale e con la squadra a 90° sulla riga disegno la diagonale AB perpendicolare al foglio che passa per il punto centrale O del cerchio.

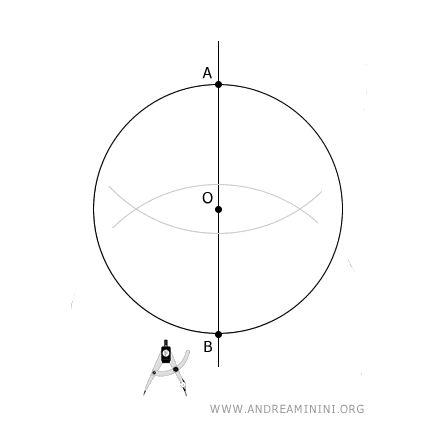

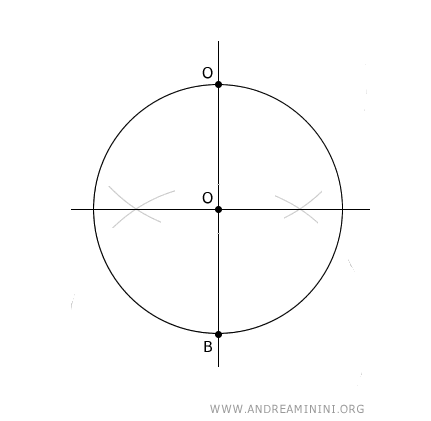

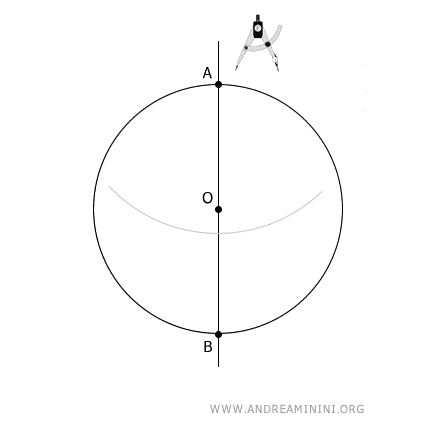

Punto il compasso su A e con un raggio poco più grande traccio un arco alla stessa altezza del centro O della circonferenza.
Mantenendo la stessa apertura (raggio) punto il compasso su B e traccio un altro arco facendolo intersecare al precedente.
Disegno la retta passante per i due punti di intersezione degli archi.

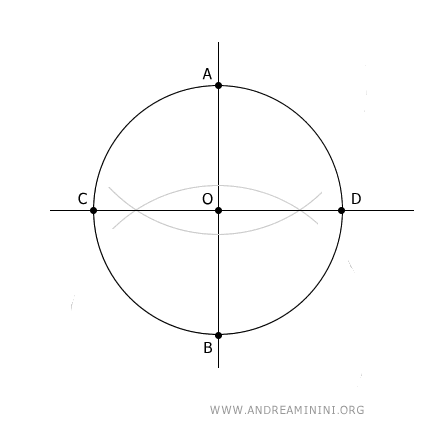

In questo modo ottengo la diagonale CD perpendicolare alla diagonale precedente.
Nota. Nei passaggi precedenti ho tracciato due archi per individuare la diagonale. Ho preferito farlo per spiegare meglio i passaggi. In realtà, basta tracciare soltanto quattro piccoli archi con lo stesso raggio che si intersecano a coppia alla stessa altezza del centro O della circonferenza. Il risultato finale è lo stesso ... ma il foglio è più pulito.

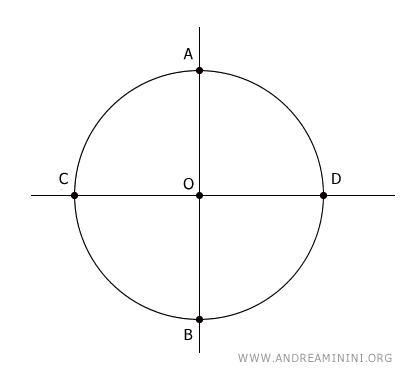

Le due diagonali formano quattro angoli di 90° e individuano quattro punti A, B, C, D sulla circonferenza del cerchio.

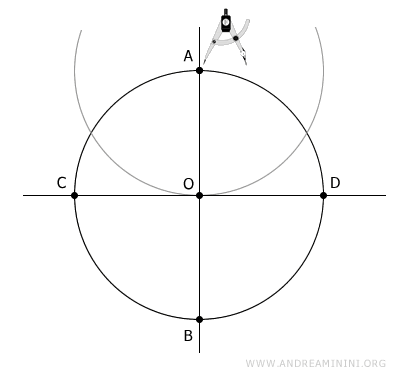

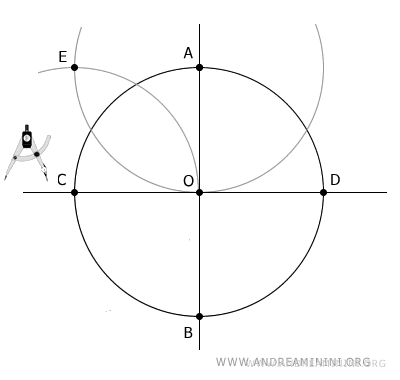

Punto il compasso su A e con un raggio pari a OA e traccio un arco abbastanza grande.
Poi punto il compasso su C e traccio un arco di raggio OA fino a intersecare l'arco precedente.
Il punto E è il punto di intersezione tra i due archi.

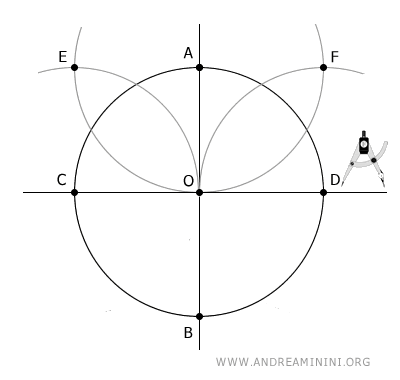

Ora punto il compasso su D e traccio un arco di raggio OA fino a intersecare il primo arco.
Il punto F è il punto di intersezione tra i due archi.

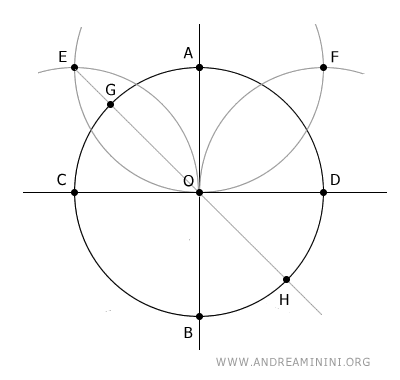

Traccio una retta passante per i punti E e O
In questo modo individuo due punti G e H sulla circonferenza.
Traccio una retta passante per i punti F e O
In questo modo individuo altri due punti I e L sulla circonferenza.

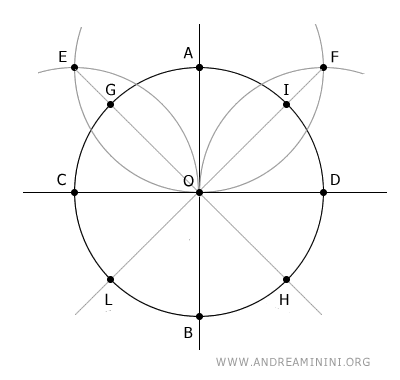

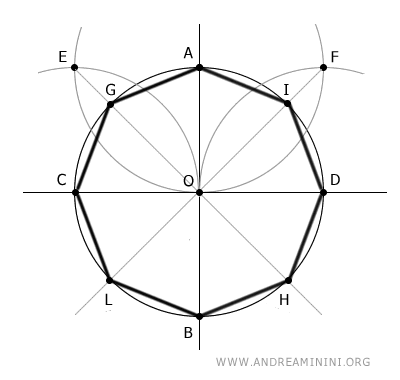

A questo punto non mi resta altro da fare che unire tra loro tutti i punti contigui che si trovano sulla circonferenza.
Il risultato finale è un ottagono.
E così via.
