Stato incontrollabile (SED)

Uno stato incontrollabile si verifica in un sistema SED a ciclo chiuso (supervisionato) quando una sequenza di eventi (w) disabilita un evento "non controllabile" dal supervisore nello stato corrente.

Il supervisore può abilitare e disabilitare soltanto gli eventi controllabili.

Se un evento non controllabile viene disabilitato, lo stato in cui giunge il sistema è detto stato incontrollabile.

Un esempio pratico

Ho due macchine M1 e M2.

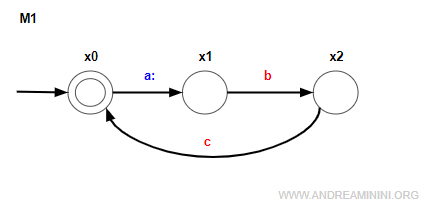

La macchina M1 preleva una merce con l'evento "a", compie una pre-lavorazione con l'evento "b" e deposita la merce lavorata con l'evento "c". E ricomincia daccapo.

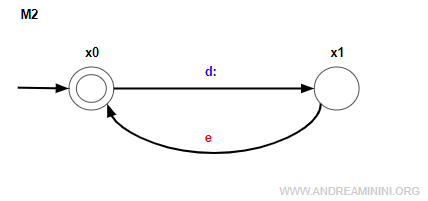

La macchina M2 preleva una merce con l'evento "d" e deposita la merce lavorata con l'evento "e". E ricomincia daccapo.

Nota. Per ipotesi gli eventi controllabili da un supervisore sono soltanto gli eventi di prelievo ossia "a" e "d". Sono indicati con il simbolo dei due punti in suffisso (di colore blu). Gli altri eventi sono, invece, eventi non controllabili E_nc dal supervisore (di colore rosso).

Le due macchine lavorano contemporaneamente.

Pertanto, posso costruire la composizione concorrente dei due processi M1 || M3.

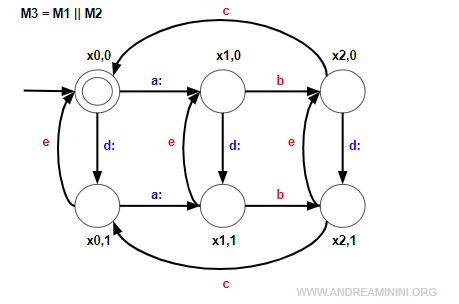

Il risultato finale è l'automa M3.

Nella composizione concorrente ogni stato x_i,j contiene in pedice lo stato della prima e della seconda macchina.

Nota. Per costruire la composizione concorrente comincio con lo stato iniziale x_0,0. Poi analizzo gli eventi attivi nello stato x0 di entrambe le macchine M1 e M2 e li riporto nella composizione concorrente.

A questo punto voglio applicare una specifica K che imponga alla prima macchina M1 di scaricare le merci in un deposito in grado di contenere una sola merce alla volta.

La merce scaricata nel deposito dalla macchina M1, è l'input della seconda macchina M2.

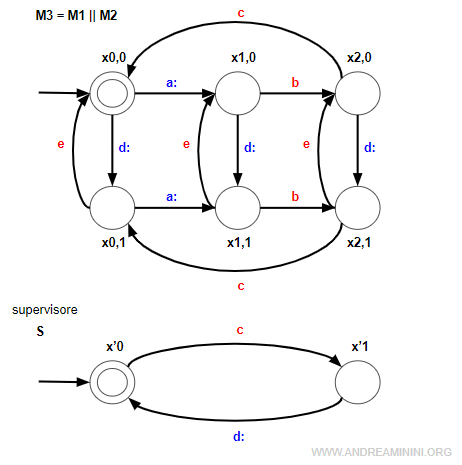

Per applicare la specifica creo un automa S di supervisione con due stati x'₀ (deposito vuoto) e x'₁ (deposito pieno).

• Se il deposito è vuoto (stato x'₀) è abilitato l'evento di scarico (c) di M1. L'evento di prelivo (d) di M2 è disabilitato.
• Se il deposito è pieno (stato x'₁) è abilitato l'evento di prelievo (d) di M2. L'evento di scarico (c) di M1 è disabilitato.

Il supervisore lavora su sottoinsieme di eventi E'={c,d}

L'evento "d" è un evento controllabile (d:). Quindi, non dà problemi.

Nota. Se l'insieme degli eventi del supervisore è composto soltanto da eventi controllabili, il sistema non può generare stati incontrollabili.

L'evento "c" è invece un evento non controllabile dal supervisore.

Quindi, devo assicurarmi che il supervisore non generi uno stato incontrollabile.

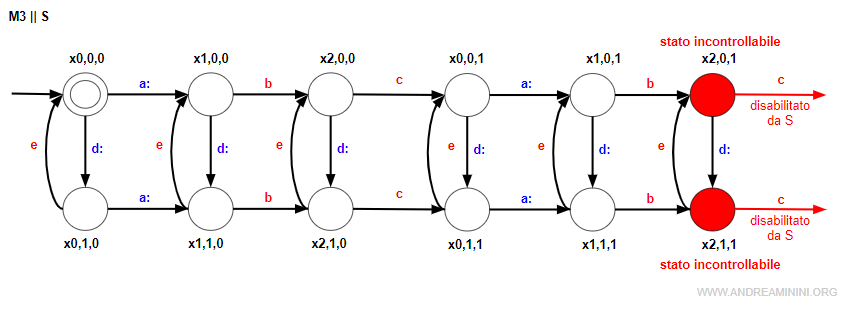

Per farlo, elaboro la composizione concorrente M3||S del sistema M3 con l'automa del supervisore S.

Il sistema supervisionato S/M3 è composto da due eventi controllabili {a,d} e quattro eventi non controllabili {b,c,e}

Quindi verifico che ogni evento non controllabile {b,c,e} del sistema S/M3 non venga disabilitato per sbaglio dal supervisore.

In particolar modo, devo verificare l'evento non controllabile "c" perché è incluso nell'insieme degli eventi del supervisore S. E' l'unico che può dare problemi.

In effetti, la sequenza di eventi "abcab" disattiva l'evento "c" nello stato x_2,0,1 e nello stato x_2,1,1.

Nota. Con la prima sequenza "abc" la macchina M1 deposita una merce nel deposito (x'₀→x'₁). Con la sequenza successiva "ab" la macchina M1 lavora un'altra merce ma non può depositarla, perché il deposito è già pieno. Nello stato x'₁ l'evento c disabilitato. L'evento "c" torna a essere disponibile solo dopo l'evento "d" della macchina M2, il quale non presente nella sequenza "abcab".

Gli stati x_2,0,1 e x_2,1,1 sono esempi di stati incontrollabili.

In sistema supervisionato ben progettato non dovrebbero verificarsi.

Nota. Anche la sequenza "de" non è possibile nell'automa S/M3 perché l'evento "d" è disabilitato se il deposito è vuoto (x'₀). Tuttavia "d" è un evento controllabile "d:". Pertanto, è lecito che il supervisore possa disabilitarlo. Per questa ragione in questo caso non si può parlare di stato non controllabile.

La presenza degli stati incontrollabili indica che il supervisore non è E_nc abilitante, ossia è in grado di disabilitare anche gli stati non controllabili del sistema.

Pertanto, non posso usare il supervisore S per controllare il sistema M3.

E così via.
